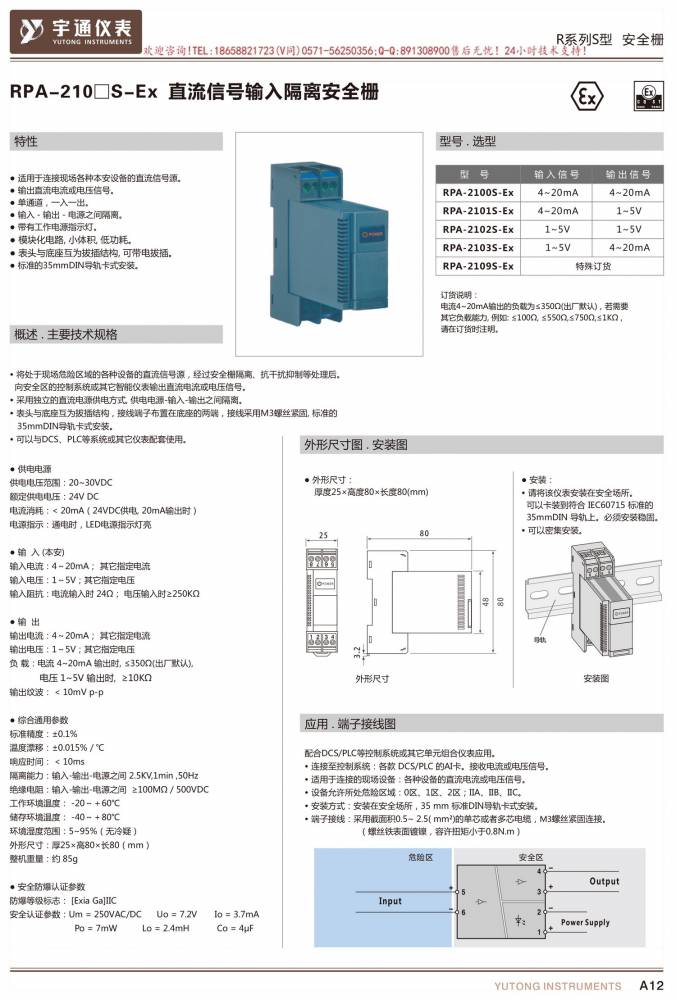

重庆宇通RPA-2103S-Ex 直流信号输入隔离安全栅1入1出RPA-2103S-Ex

品牌介绍：

宇通仪表在工业过程信号处理领域历经30年历史，是中国仪器仪表行业协会理事单位，并主持起草了安全栅、温度变送器，安全栅等国家标准。数百万台产品生产积累的工艺及技术在工业过程信号处理领域得到大量应用和认可。在澳大利亚建立的产品研发基地正致力于出产功耗更低、体积更小、安全性更强、性能更稳定的工业过程信号处理仪表。产品用于工业自控系统中各种信号的安全隔离、配电、转换、分配、报警设定等功能要求；在电力、化工、石化、建材、冶金、造纸、制药、环保、机械制造等行业，都获得了普遍应用。

概述：

将处于现场危险区域的各种设备的直流信号源，经过安全栅隔离、抗干扰抑制等处理后。向安全区的控制系统或其它智能仪表输出直流电流或电压信号。

采用独立的直流电源供电方式, 供电电源-输入-输出之间隔离。

表头与底座互为拔插结构，接线端子布置在底座的两端，接线采用M3螺丝紧固, 标准的35mmDIN导轨卡式安装。

功能及特点：

 适用于连接现场各种本安设备的直流信号源。

 带有工作电源指示灯。

 输出直流电流或电压信号。

 单通道，一入一出。

 输入－输出－电源之间隔离。

 模块化电路, 小体积。

 表头与底座互为拔插结构, 可带电拔插。

 标准的35mmDIN导轨卡式安装。

 供电电源

供电电压范围：20~30VDC

额定供电电压 24V DC

电流消耗：<20mA（24VDC供电时20mA输出时）

电源指示：通电时，LED电源指示灯亮

 输 入 （本安）

输入电流：4～20mA； 其它*电流

输入电压：1～5V；其它*电压

输入阻抗：电流输入时 24Ω； 电压输入时≥250KΩ

 输 出

输出电流：4～20mA； 其它*电流

输出电压：1～5V；其它*电压

负 载：电流 4~20mA 输出时, ≤350Ω(出厂默认),电压 1 5V ≥10KΩ

输出纹波： <10mV p-p

 综合通用参数

标准精度：±0.1%

温度漂移：±0.015% / ℃

响应时间： <10ms

隔离能力：输入-输出-电源之间 2.5KV,1min ,50Hz

绝缘电阻：输入-输出-电源之间 ≥100MΩ / 500VDC

工作环境温度： -20～＋60℃

储存环境温度： -40～＋80℃

环境湿度范围：5~95%（ ）

外形尺寸：厚25×高80×长80（mm）

整机重量：约 85g

安全防爆认证参数

防爆等级标志： [Exia Ga]IIC

安全认证参数：Um = 250VAC/DC Uo = 7.2V Io = 3.7mA Po = 7W Lo = 2.4mH Co = 4μF

型号 . 选型

宇通RS系列型号：
